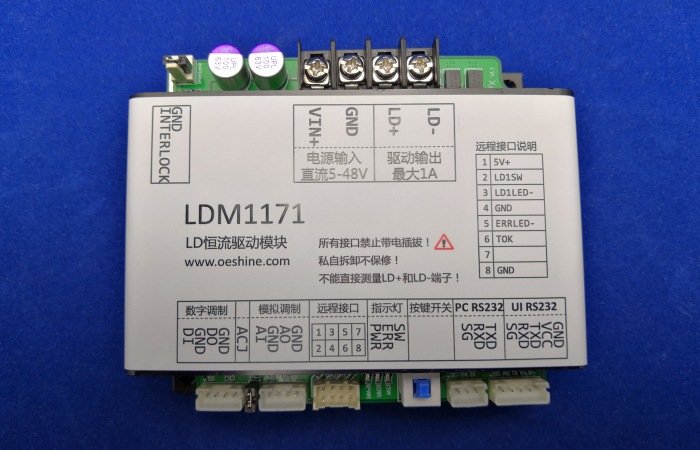

线性恒流源驱动模块L1系列:LDM1170,LDM1171

线性恒流源驱动模块,高速驱动小电流LD(Laser diode,激光二极管)半导体激光器(最大值1A),电流源输出,输出电压自适应,输出电流可通过手持用户接口模块UIM或者上位机软件灵活设置。

  • 可输出连续电流;也可数字调制输出脉冲电流;也可模拟调制输出任意波形电流。
  • 集成数字调制器,频率、脉宽可调。脉冲可用于调制电流,也可输出到外部给Q开关的驱动器。
  • 过流、过压、过温保护,可选的故障后自动恢复功能。电路板、底板双重温度监测。
  • 效率高,散热简单,放置在金属平台上或者安装在机箱金属外壳上即可满负荷运行。
  • 可独立运行,也可用手持用户接口模块或计算机进行实时控制、记录数据和实时曲线。

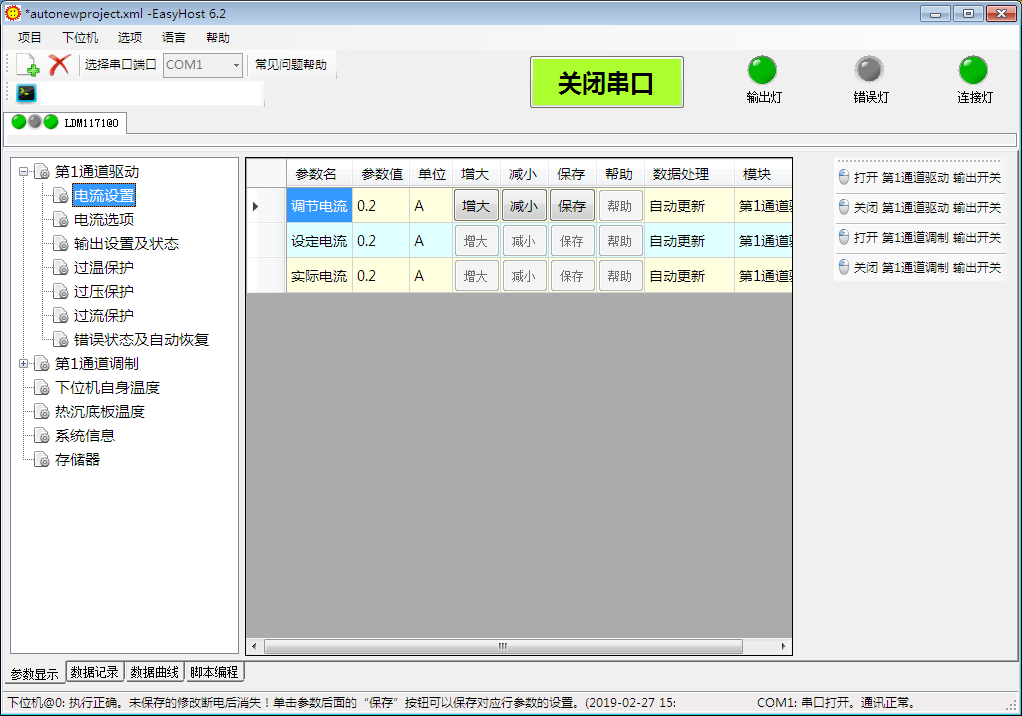

  • 开放式平台:提供完整串口控制命令,用户可自己编程通过计算机或单片机控制驱动模块;免费提供上位机软件,可实现参数观测、设置、数据记录和曲线显示等功能。
  • 强大灵活性:各种参数都可以在用户软件中调节、设置、保存,方便用户用来驱动不同的半导体激光器。
  • 支持1个串口控制多个模块,支持和TCM系列温控模块配合使用。

开放式平台

提供完整串口控制命令,用户可自己编程通过计算机或单片机控制温控模块;
免费提供上位机软件,可实现参数观测、设置、数据记录和曲线显示等功能。


控制方式/人机界面

1. 计算机:可计算机控制,附送的连接线可连接模块至计算机的RS232串口;
如计算机没串口,可使用USB转DB9公口串口线;上位机软件免费,中文界面,功能丰富,操作简单。

2. UIM:如果不方便使用计算机控制,可以使用手持显示模块UIM(需要另外选购)。
UIM上有液晶屏和按键,可以完成参数观测、设置和保存操作。

3. 单片机:可使用单片机的串口(需转换为RS232电平)与模块的串口通讯,并控制模块。

4. 独立运行:除了与用户交互的功能外,模块的所有核心功能都在模块自身上;因此,参数设置保存后,模块可以独立运行,不需要一直连接UIM、计算机。


系列产品


LDM1170LDM1171
最大输出电流0.3A1A
电源电压5~48V5~48V
输出电压自适应范围0~(电源电压-2.5V)0~(电源电压-2V)
精度1.5%Iout+0.003A1.5%Iout+0.015A
纹波<0.002A<0.01A
方波调制上升沿<2us<2us

调制实例

模块:LDM1171;负载:7ohm功率电阻;黄色:100k正弦模拟调制信号,由AI口输入(1.25V的偏置);蓝色:AO测得的电流信号。
