标准版温控模块

半导体致冷片(Thermo Electric Cooler,缩写为TEC),也叫珀尔贴/帕尔贴(Peltier)制冷片,可以实现加热或制冷。
标准版TCM系列温控器,可以用于驱动半导体制冷片TEC实现双向高精度温度控制,具有优异的恒温性能;
也可设置后用于电阻发热式元件(比如陶瓷加热片/棒、PTC加热片)。

适用于激光器温控,生物医学,科学实验等需求。
  • 支持NTC热敏电阻和PT1000铂电阻;<0.002℃分辨率;传感器开路保护。
  • 最佳±0.002℃的稳定性;PID系数可调节;PID系数自动整定功能。
  • 致冷、加热和双向三种输出模式可选。
  • 直流电压源输出,纹波小,延长半导体制冷片的寿命,提高制冷效率,提高稳定性。
  • 保护功能全:过流、过压、过温和限流保护,可选的故障后自动恢复功能。
  • 可独立运行,也可用手持用户接口模块或计算机进行实时控制、记录数据和实时曲线。
  • 支持1个串口控制多个温控模块。

高性能

精心设计的测温和控制系统,实现高分辨率、高稳定性。


自动整定

易使用的自动整定功能,简化PID系数设置难度;
自动整定完成后会生成优化的PID系数,获得速度快、过冲小、振荡少的温控性能。


开放式平台

提供完整串口控制命令,用户可自己编程通过计算机或单片机控制温控模块;
免费提供上位机软件,可实现参数观测、设置、数据记录和曲线显示等功能。


强大灵活性

各种参数都可以在用户软件中调节、设置、保存,方便用户在不同的温控系统中使用该温控模块

  • 传感器参数可灵活设置,支持不同规格参数的热敏电阻和PT1000铂电阻探测器
  • 输出模式、最大输出电压等输出参数可灵活设置,可适应不同型号TEC需求
  • 各种保护的阈值可软件灵活设置

控制方式/人机界面

1. 计算机:可计算机控制,附送的连接线可连接模块至计算机的RS232串口;
如计算机没串口,可使用USB转DB9公口串口线;上位机软件免费,中文界面,功能丰富,操作简单。

2. UIM:如果不方便使用计算机控制,可以使用手持显示模块UIM(需要另外选购)。
UIM上有液晶屏和按键,可以完成参数观测、设置和保存操作。

3. 单片机:可使用单片机的串口(需转换为RS232电平)与模块的串口通讯,并控制模块。

4. 独立运行:除了与用户交互的功能外,模块的所有核心功能都在模块自身上;因此,参数设置保存后,模块可以独立运行,不需要一直连接UIM、计算机。


系列产品

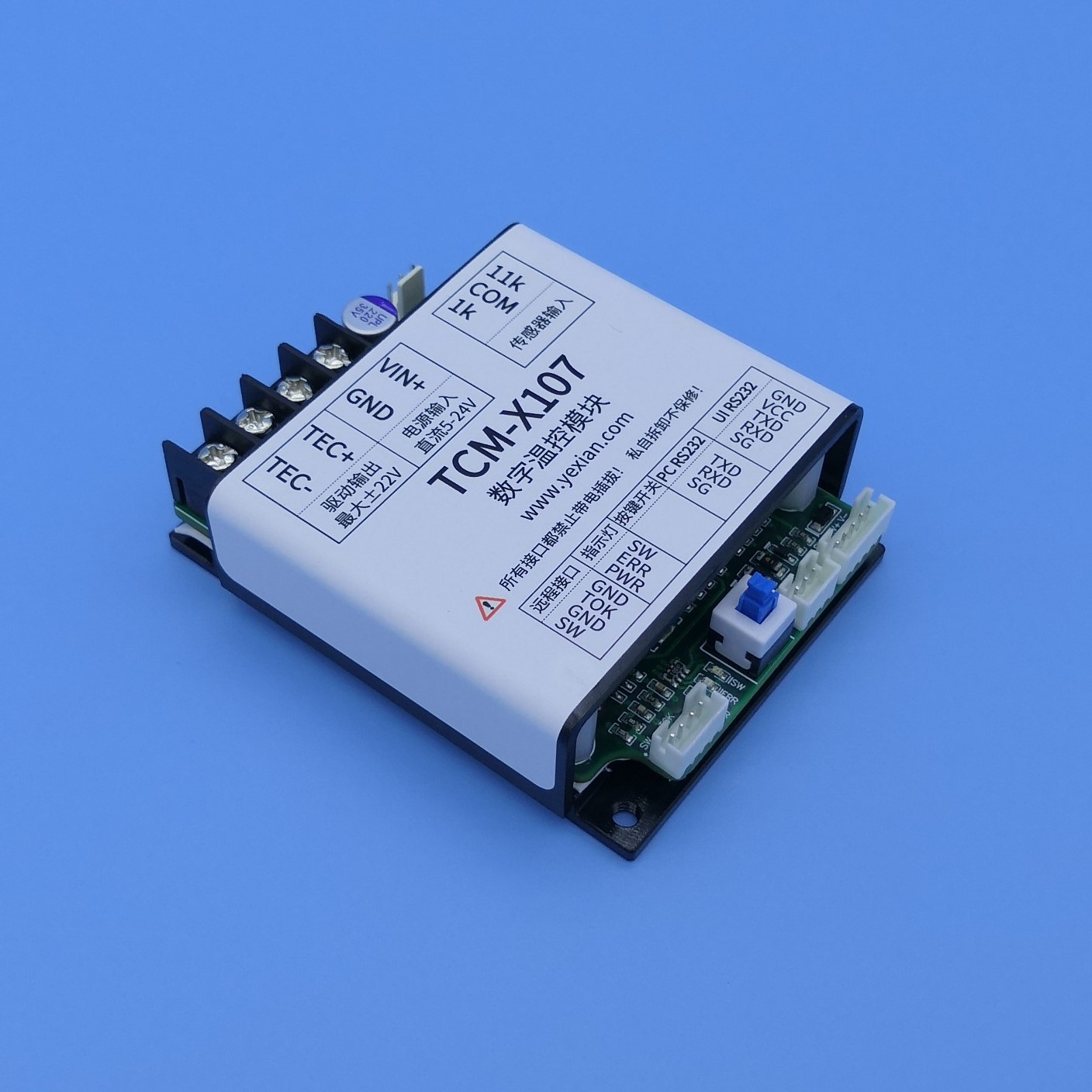

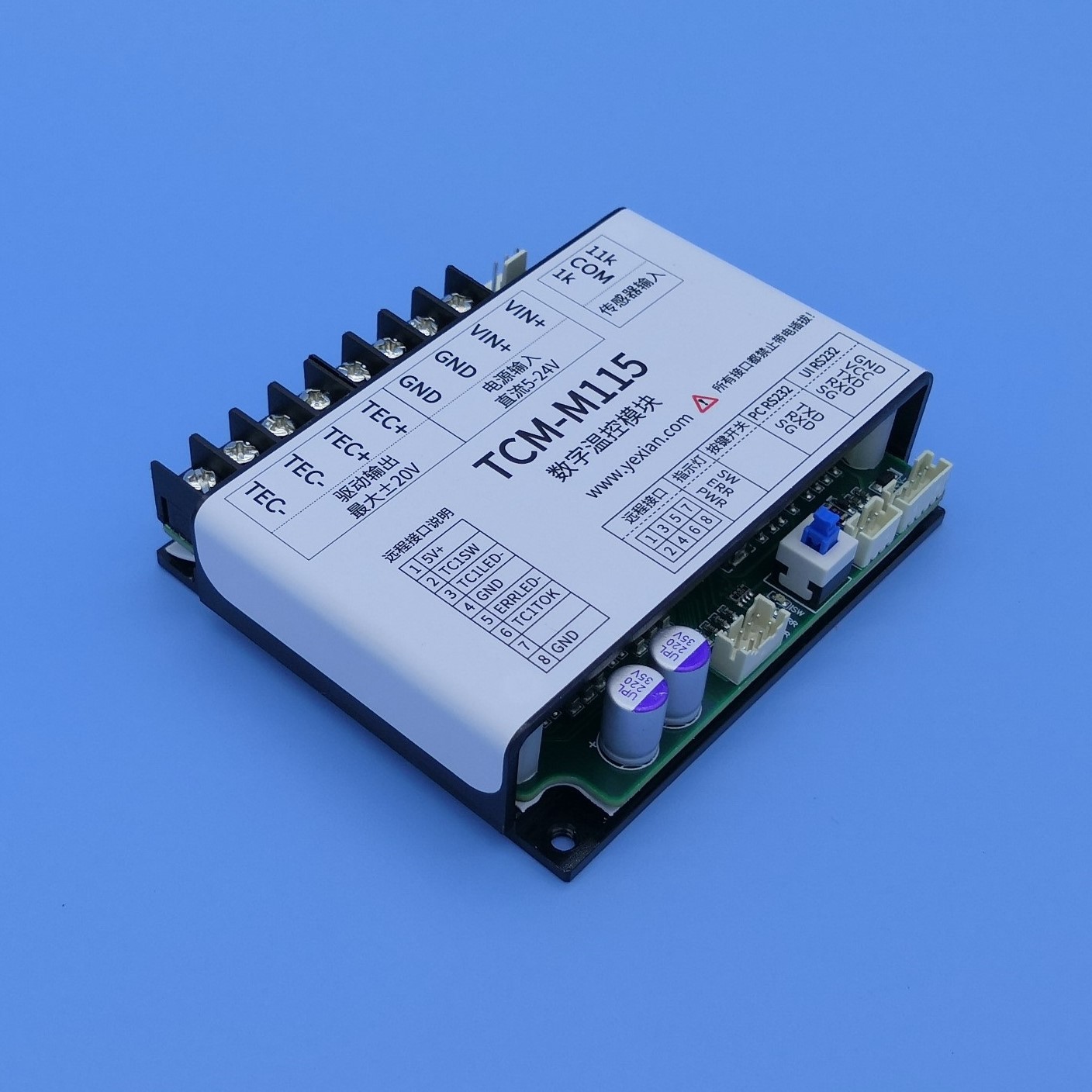

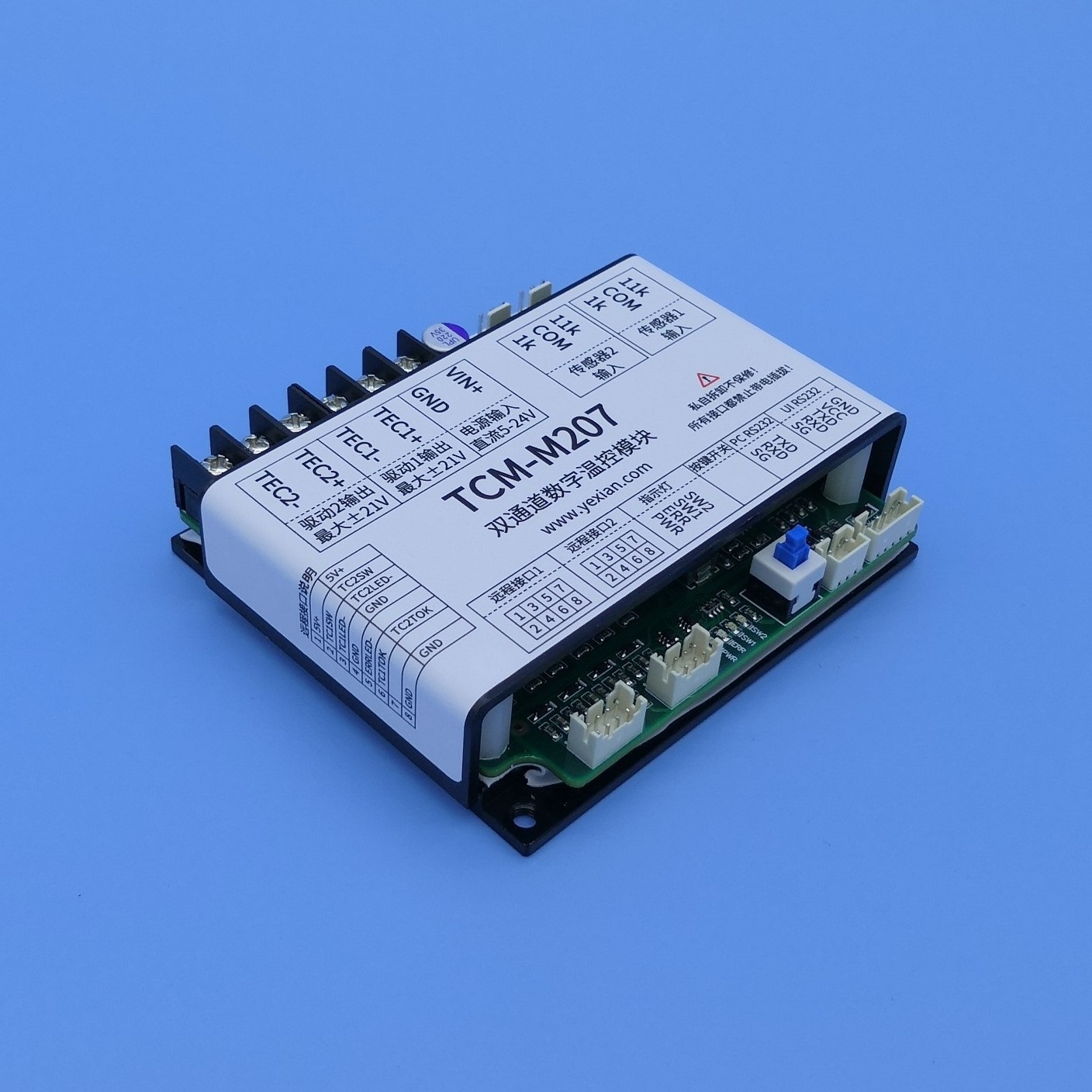

TCM-X107TCM-M115TCM-M207
最佳稳定性10.002℃0.002℃0.002℃
电源电压5~24V5~24V5~24V
温控数量112
输出极性双向温控双向温控双向温控
极限输出电流7A15A7A
极限输出电压90%电源电压80%电源电压85%电源电压
尺寸66×80×25mm95×80×25mm95×80×25mm

注1:优化状况下的短期稳定性指标;跟系统整体相关,跟PID参数设置相关
